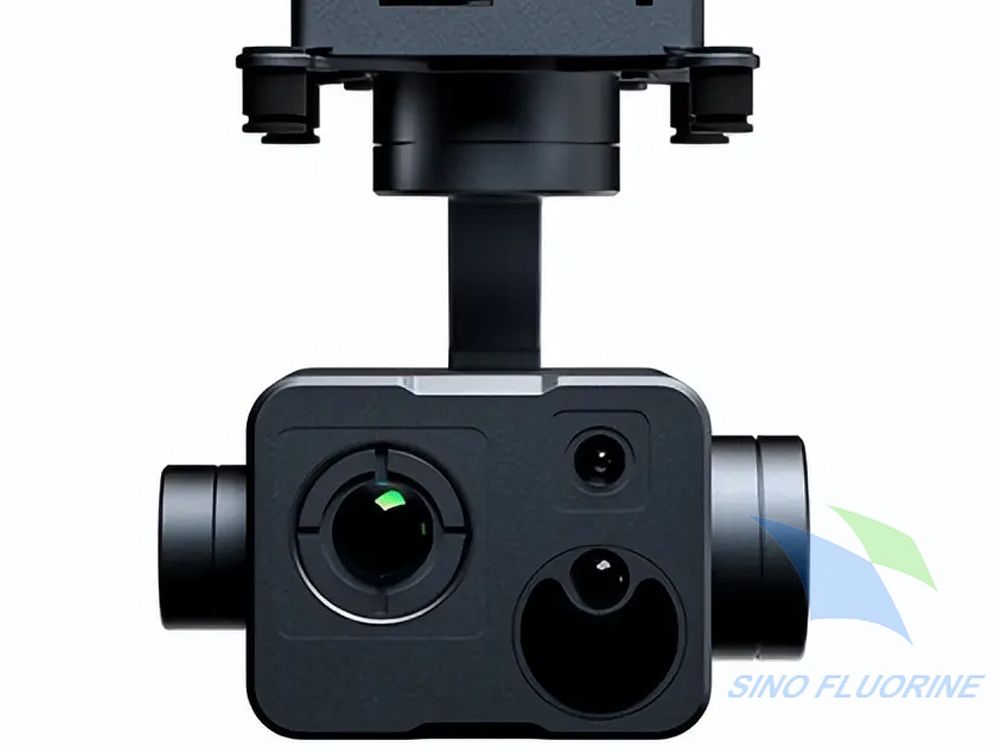

无人机云台搭载图像传感器、伺服驱动电路板、FPC柔性排线、姿态采集电路，长期处于持续摆动振动、昼夜凝露、雨水泼溅、沙尘附着工况。云台内部空间狭小、元器件排布密集，同时存在光学窗口、高频信号线、活动铰接结构，常规不透明防护材料无法适配，透明三防漆与透明型纳米涂层成为主流防护方案。行业故障统计显示：云台透明防护涂层应用管控不当引发的失效占云台电子故障75%；其中涂层施工污染光学感光区域造成画面雾斑占66%，振动工况下涂层应力开裂、界面脱粘占58%，厚层三防漆包裹FPC导致弯折疲劳断裂占51%。

透明防护涂层区别于通用敷形涂层，必须同时兼顾高透光、低析出、抗振动弯折、射频兼容、柔性耐久五大指标。透明纳米涂层凭借0.5～3μm超薄透明膜层、低热阻、低应力优势，适配工业级高精度云台；透明改性三防漆适合消费级云台控制电路防护。

一、云台电子系统工况与透明涂层应用核心约束

（一）云台特有运行工况

1. 持续交变振动与往复弯折

云台伺服电机持续摆动，FPC柔性排线反复弯折；涂层与基材热膨胀系数不匹配，极易产生微裂纹、分层失效。

2.光学敏感约束

图像传感器、镜头光路邻近电路板，涂层挥发析出物、飞雾一旦附着光学元件，会形成永久性雾斑、杂散光，直接降低成像质量。

3. 狭小密闭腔体凝露风险

云台壳体密闭

昼夜温差形成内部凝露水膜，水汽持续侵蚀焊点、柔性线路；狭小空间内涂层溶剂挥发物难以快速排出。

4. 混合材质共存

FR4刚性PCB、PI基材FPC、塑胶连接器、金属屏蔽壳体、硅基感光芯片共存，涂层溶剂、固化应力必须与各类基材兼容。

（二）透明三防漆与透明纳米涂层差异化特征

（三）透明涂层落地三大刚性准则

1. 光学优先准则：镜头、感光芯片、红外窗口属于最高等级禁涂区域，全程杜绝飞雾污染；

2. 柔性适配准则：FPC弯折区域严控膜厚上限，优先选用低应力透明纳米涂层；

3. 分区管控准则：刚性PCB电路、柔性排线、活动连接器设置差异化涂覆标准，禁止全域无差别喷涂。

二、云台透明防护涂层分级选型方案（消费级/工业级区分）

（一）消费级航拍无人机云台（内陆温和工况）

适用机型：轻型航拍云台，单可见光相机，无长航时全天候作业需求。

方案：透明改性有机硅三防漆，自动选择性喷涂；

适用区域：伺服驱动芯片、电源回路、无源元器件焊点；

硬性指标基线：中性盐雾≥500h；冷热循环≥100次；固化后透光率≥88%；

管控红线：FPC柔性排线尽量减少大面积涂覆，仅对焊点局部防护；天线、连接器触点完整遮蔽。

（二）农林植保无人机云台（农药气雾、高湿工况）

云台持续暴露田间腐蚀介质，部分机型搭载多光谱相机；

优先选用防腐型透明纳米涂层；推荐超声雾化选区喷涂；

指标门槛：中性盐雾≥800h，具备耐化学介质侵蚀能力；膜厚控制1.0～2.5μm；

重点解决痛点：农药气雾渗透FPC引脚缝隙引发线路漏电。

（三）海事巡检、高精度测绘光电云台（高盐雾、多光谱/红外载荷）

搭载可见光、热成像、激光测距载荷，成像精度要求严苛；

统一选用低析出射频级透明纳米涂层；禁止大面积使用透明三防漆；

强制附加要求：涂层开展析出物测试，杜绝挥发物污染红外窗口；涂覆前后完成成像画质对比测试。

三、云台电子分区涂覆边界（透明涂层通用强制规范）

（一）强制涂覆区域

1. 伺服驱动IC、稳压芯片引脚与焊点；

2. 电压采集、姿态信号线路裸露铜箔；

3. FPC排线焊盘、连接器根部焊点；

4. 金属屏蔽壳内壁、屏蔽壳体焊接焊盘；

5. 无源阻容元件引脚根部。

（二）条件可控涂覆区域（严格管控膜厚与材料）

1. FPC柔性排线平直段：允许薄涂透明纳米涂层；透明三防漆仅局限焊点局部；弯折活动段尽量减少覆盖；

2. 射频图传匹配线路：仅允许超薄透明纳米涂层；远离天线振子；

3. 小型元器件顶面：薄层覆盖，杜绝局部堆积。

（三）永久禁涂区域（必须PI胶带、可剥胶严密遮蔽）

1. 图像传感器感光面、镜头镜片、红外光学窗口；

2. 连接器金属接触弹片、调试测试触点；

3. 伺服电机外露散热区域；

4. 外置复位按键、拨码开关活动接触面；

5. 云台铰接活动摩擦区域，避免涂层固化后增加运动阻力。

典型失效案例：某消费机型云台喷涂透明三防漆未做好遮蔽，飞雾附着CMOS周边光学通道，成像持续存在圆形雾斑，只能拆解清洗返修。

四、适配云台透明涂层标准化施工工艺

（一）超声雾化选区喷涂（云台最优精密工艺）

适配材料：透明纳米涂层、低析出透明三防漆；

核心优势：涂覆边界精度±0.05mm，配合金属掩膜隔离光学区域，雾滴动能低，减少远距离飞雾扩散；

工艺参数调整要点：

1. 适度降低载气压力，缩小雾扩散范围；

2. 降低喷头移动速度，保证元器件引脚、FPC焊盘充分爬升覆盖；

3. 分多次薄涂，禁止单次厚涂，避免透明涂层出现雾度上升。

目标厚度：透明纳米涂层0.8～2.5μm；透明三防漆25～50μm。

（二）自动选择性气动喷涂

适配材料：仅用于消费级云台透明三防漆；

短板：雾滴扩散范围更大，光学区域遮蔽难度高；存在喷涂阴影，FPC底部覆盖不足；高精度工业云台不推荐单独使用。

（三）真空浸涂

适配材料：透明纳米涂层；

适用场景：元器件密集、无外露光学元件的云台主控板；

短板：遮蔽工作量极大，带有开放式感光模组、外置连接器的云台模组不适用；重点监控PCB边缘积液，防止局部厚涂造成透光不均。

（四）手工刷涂

全线禁止用于透明纳米涂层；

仅允许野外维修临时修补透明三防漆破损焊点；

重大风险：刷涂膜厚起伏巨大，极易出现局部发白、雾度升高，不允许量产使用。

（五）前置预处理专项管控（云台重点强化）

1. 清洗去除助焊剂、指纹油脂；微量污染物会造成透明涂层缩孔、透光不均；

2. 60℃低温烘烤15～25min，去除板材、FPC内部潮气；

3. 冷却至室温再施工，防止高温板面诱发涂层快速固化、发白；

4. 光学区域提前完成双层遮蔽，胶带接缝严密，杜绝微小缝隙产生飞雾污染；

5. 施工环境洁净度提升，粉尘落在湿膜内部会形成肉眼可见散射黑点，破坏成像配套电路外观与透光均匀性。

五、固化曲线专项管控（透明涂层核心控制点）

透明涂层更容易因固化不当产生雾度、析出物，严禁照搬普通不透明涂层固化参数。

1. 透明纳米涂层（低温快干优先）

常温表干3～8min；40～60℃阶梯低温烘烤15～30min深度交联；

禁止直接高温骤烘，防止表层快速封闭，内部溶剂被困形成微观散射孔洞，造成涂层发雾。

2. 透明三防漆

延长自然通风闪干时间，再进入烘道；烘烤温度不宜超过70℃，降低树脂析出风险；

密闭云台模组，涂层未完全固化前禁止组装壳体，防止挥发物封闭在腔体内部吸附光学元件。

六、完工分级验收标准（透明涂层增加光学专项检测）

基础检测项目

外观目视、荧光检漏、干膜厚度、滴水接触角、绝缘电阻、通电功能复测。

云台专属强制追加检测

1. 透光与雾度检测：随机抽样测试涂层透光率、雾度；高可靠机型要求雾度指标稳定；

2. 析出物验证：样板与光学玻璃密闭共存持续老化，观测玻璃表面有无析出雾膜；

3. 弯折耐久测试：带涂层FPC模拟云台往复摆动，核查涂层开裂、脱落情况；

4. 成像画质比对：涂覆前后整机试飞，排查杂散光、画面雾斑新增风险；

5. 冷热循环振动复合老化：模拟飞行工况，观测透明涂层有无微裂纹、界面脱粘。

七、进水受潮云台维修处置与补涂规范

1. 云台进水后第一时间拆解，区分淡水、农药污水、海水浸泡；充分清洗盐分、有机残留，低温缓慢干燥；

2. 检查透明涂层：出现发白、雾状浑浊、界面分层，必须彻底清除旧涂层，不可直接叠加修补；

3. 维修更换元器件补涂原则：优先选用低温快干透明纳米涂层点涂；旧涂层边缘打磨成渐变坡面，新旧平缓过渡；

4. 补涂完成必须等待涂层完整固化，再组装光学镜头，杜绝未固化挥发物污染光路。

八、实战落地案例对比

正面量产案例：海事巡检光电云台透明涂层工艺优化

初代方案：选择性喷涂透明有机硅三防漆。海岛长期服役出现两类问题：①涂层长期振动产生微裂纹，盐雾渗透焊点腐蚀；②固化管控不当，少量挥发物附着红外窗口，热成像画面持续存在薄雾干扰。

优化落地方案：

1. 材料切换低析出射频级透明纳米涂层；

2. 采用超声雾化选区喷涂，金属掩膜完整隔离光学区域；

3. 修订阶梯低温固化曲线，延长闪干时间；

实施效果：涂层无明显雾度，1000小时盐雾顺利通过；长期巡检未再出现光学窗口析出污染故障。

反面失效案例：消费航拍云台简化遮蔽施工

厂商简化遮蔽工序，云台电路板喷涂透明三防漆，少量飞雾漂移至CMOS感光周边。批量试飞出现成像雾斑，大量云台返修。

整改规范：建立标准化双层遮蔽工装，PCB设计图层明确光学周边禁涂轮廓；高精度云台逐步替换局部透明纳米涂层分区防护。

植保云台专项案例：多光谱云台FPC涂层选型失误

初期选用刚性透明三防漆全覆盖FPC排线，云台持续摆动3个月后，涂层沿弯折区域网状开裂，农药气雾侵入线路。整改：FPC弯折区域仅焊点局部防护，平直段采用柔性透明纳米涂层薄涂，弯折开裂故障显著下降。

九、行业高频认知误区梳理

误区一：透明涂层目视清澈，就不会影响光学器件

涂层固化过程挥发小分子析出物，肉眼无法即时识别；密闭云台腔体长期累积，缓慢吸附在镜头表面形成雾膜，属于隐性长期风险。

误区二：越厚的透明涂层防腐能力越强

厚度提升带来应力增大、弯折易开裂、透光雾度上升；云台FPC、狭小密闭模组不允许盲目加厚，优先保障均匀薄涂。

误区三：透明纳米涂层超薄，光学周边可以放宽遮蔽

超薄不代表无影响，飞雾持续累积依旧改变周边射频线路介电环境；禁涂区域规范对透明涂层、三防漆同等严格。

误区四：固化时表面清澈，代表完全交联

表层透明不代表内部交联完整；未完全固化涂层耐介质性能大幅衰减，雨季、高湿环境快速发白失效。

误区五：FPC全部覆盖涂层可以最大化防护

刚性透明三防漆限制柔性排线形变，往复摆动极易引发涂层疲劳开裂；弯折活动段应当控制涂覆范围，仅防护焊点。

十、全文总结

无人机云台电子元件透明防护涂层应用，核心矛盾是长效防腐防潮、柔性抗振动弯折与光学系统洁净保护三者平衡。选型清晰分层：消费级航拍云台可分区使用透明三防漆选择性喷涂；植保、海事、光电测绘等高可靠云台，优先选用低析出透明纳米涂层，搭配超声雾化精密选区喷涂。

落地实施关键在于严格分区管控，将光学感光窗口、连接器触点、伺服散热面列为永久禁涂区域；针对FPC柔性排线区分平直段与弯折段差异化涂覆标准。施工配套完整的遮蔽、清洗除湿、阶梯固化工艺，严控飞雾污染与涂层雾度、析出物风险。

完工验收增加透光雾度、析出物验证、弯折耐久、成像画质专项测试；维修补涂禁止无限叠加涂层，老化分层样板必须彻底除膜重涂。随着低空经济光电载荷精度持续提升，云台成像系统对洁净度要求不断提高，透明纳米涂层凭借超薄、低析出、高柔性优势，在高端无人机云台逐步替代传统透明三防漆。标准化应用透明防护涂层，能够从源头降低焊点腐蚀、柔性线路断裂、光学窗口污染、云台信号间歇性故障，保障全天候作业下云台成像与姿态控制系统稳定运行。
