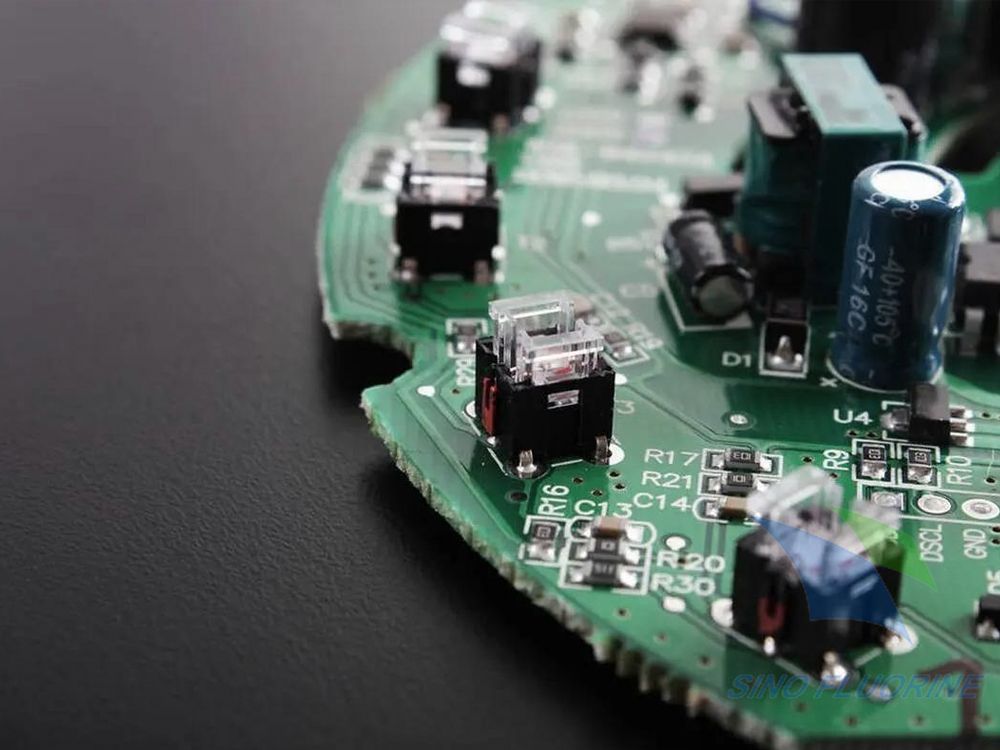

无人机机载PCBA长期暴露于凝露、盐雾、农药气雾、持续振动环境，三防漆与纳米涂层施工流程是否标准化，直接决定长期防护可靠性。行业失效统计显示：流程缺失、工序颠倒、关键管控环节简化引发的涂层故障占户外工况涂层不良77%；其中预处理不到位造成涂层起泡、界面脱粘占64%；遮蔽管控疏漏导致天线、连接器、散热面被污染占58%；固化时间不足形成表层假干、底层未交联占51%。

一、施工流程底层约束与两类涂层工艺基础边界

（一）无人机PCBA特有施工约束

1. 敏感器件耐受限制：MEMS惯性单元、气压计、NTC测温元件、射频芯片无法承受高温、强溶剂长时间侵蚀；

2. 射频一致性约束：GNSS导航、毫米波雷达模组对膜厚均匀性高度敏感，飞雾、局部厚涂会引发阻抗偏移、定位漂移；

3. 功率散热约束：BMS、电调功率MOS散热区域严禁涂层堆积，防止温升抬高触发保护误动作；

4. 狭小腔体与振动工况：云台、内置飞控密闭空间，涂层未完全固化不得组装壳体，避免挥发物富集污染光学与传感元件。

（二）三防漆与纳米涂层工艺核心差异

（三）标准施工三大刚性原则

1. 预处理优先原则：清洁、除湿干燥是附着力基础，任何情况下不得省略；

2. 分区管控原则：强制涂覆区、条件可控涂覆区、永久禁涂区在PCB设计阶段固化图层，遮蔽与施工严格遵循图纸；

3. 先固化、后装机原则：区分表干与深度固化，未完成交联的涂层不得投入野外飞行。

二、无人机电子防护涂层完整标准施工主线流程

整套流程分为九大工序：工件接收与预检→基材预处理→遮蔽工装布设→涂料调配与设备标定→涂覆作业→流平闪干→阶梯固化→分级检测验收→合格入库/返修处置。

工序1：工件接收与预检

1. 核对单板型号、版本，确认PCB涂层图层（涂覆区/禁涂区）与实物一致；

2. 目视检查单板：有无虚焊、焊锡残渣、元器件歪斜、破损；

3. 通电简易功能预检，重大故障先行返修，避免涂覆后重复拆焊破坏涂层；

4. 区分新机量产板、维修返修板；返修板重点检查原有涂层是否存在老化、翘边。

管控要点：维修更换元件单板，必须完成功能测试之后再进入涂覆工序，杜绝“先涂覆、后调试”。

工序2：基材预处理（决定涂层附着力的核心工序）

步骤2.1 污染物清洗

目标：去除助焊剂残留、指纹油脂、粉尘、焊锡微粒。

消费级无人机单板：无尘布搭配电子级溶剂单向擦拭焊点、引脚根部；

工业级飞控、RTK导航、BMS等高可靠模组：优先喷淋清洗或超声清洗；

严禁仅依靠压缩空气吹扫替代液相清洗；压缩空气无法去除离子型助焊剂残渣。

判定标准：20倍体视显微镜下焊点无白色、黄色残留污渍。

步骤2.2 除湿干燥

清洗完成后执行低温烘干：60℃恒温，15～30min；

禁止高温烘烤（＞80℃），防止MEMS密封胶、塑胶连接器老化。

烘干后缓慢降温至接近施工环境温度，避免热板进入低温空间，板面形成肉眼不可见凝露水膜。

步骤2.3 （可选高可靠工序）等离子表面活化

海事、测绘RTK、毫米波雷达模组推荐使用，提升纳米涂层化学键合能力，降低缩孔、局部疏水失效概率。

工序3：遮蔽工装布设（无人机射频、传感模组重中之重）

1. 禁涂区域清单统一执行：

陶瓷天线/PCB天线辐射面、U.FL射频接头端面、连接器金属弹片、功率MOS散热面、气压计透气微孔、光学透光窗口、调试测试触点、活动按键接触面。

2. 遮蔽材料：PI高温胶带、可剥遮蔽胶、硅胶堵头；

3. 施工规范：胶带接缝严密，预留1～2mm安全隔离距离，防止飞雾渗透；天线周边优先采用金属掩膜，替代简易胶带遮蔽。

4. 重点警示：纳米涂层虽薄，飞雾持续累积依旧扰动射频参数，禁涂区域管控标准与三防漆完全一致。

工序4：涂料调配与设备首件标定

4.1 涂料准备

1. 涂料提前移入施工环境静置，使涂料温度与环境温差≤5℃，避免吸入水汽；

2. 三防漆：按材料规范添加配套稀释剂，充分搅拌，静置消泡；禁止混用不明稀释组分；

3. 纳米涂层：多数配方无需额外稀释，出现析出、浑浊禁止使用；定期过滤去除固体杂质。

4.2 环境参数强制管控

施工环境温度：12～28℃；相对湿度45%～65%；

基材表面温度＞环境露点3℃以上，杜绝板面结露；

环境保持低尘通风，粉尘落入湿膜会形成永久缺陷。

4.3 设备首件标定

每批次开机、更换涂料、调整移动速度/压力后，必须制作首件样板；

喷涂工艺：标定移动速度、供气压力、喷涂距离、道幅重叠量；

浸涂工艺：标定浸入时长、提拉速度；

首件完成涂覆、固化，开展厚度、外观、附着力检测，合格后方可批量生产。

工序5：涂覆作业（四大主流工艺标准化操作规范）

工艺A：自动选择性气动喷涂（多用于三防漆，消费级无人机量产）

适用：飞控、电调、辅助载荷控制板；

标准参数：喷涂距离15～25cm；移动速度30～50cm/s；

采用薄涂交叉两道工艺：第一道纵向喷涂，流平5～10min，第二道横向垂直喷涂，缓解元器件阴影薄涂问题；

管控目标：三防漆干膜25～75μm，重点保证元器件引脚根部爬升厚度达标。

短板：BGA底部存在喷涂盲区，工业高可靠模组不建议单独使用。

工艺B：超声雾化选区喷涂（精密优选，适配纳米涂层、高端三防漆）

适用：RTK导航模组、毫米波雷达、集成MEMS飞控、云台控制板；

调整方向：适度降低载气压力，减小雾滴扩散范围；配合金属掩膜精准隔离天线区域；

目标厚度：射频级纳米涂层0.8～2.5μm，多点厚度极差≤0.3μm；

优势：边界精度高，雾滴动能低，膜厚均匀性优于气动喷涂。

工艺C：真空浸涂（大批量工业核心板卡，优先纳米涂层）

适用：元器件密集飞控、BMS电池管理板；可实现BGA、屏蔽壳底部360°覆盖；

关键参数：合理延长液面浸润时间；匀速提拉，优化提拉曲线，减少PCB四周边缘积液厚涂；

短板：遮蔽工作量极大，带有外露陶瓷天线、开放式连接器的导航模组不推荐。

工艺D：手工刷涂（仅野外维修临时修补三防漆）

纳米涂层全线禁止刷涂；天然缺陷是厚度极度不均，无法实现标准化管控，严禁用于量产制造。

工序6：流平闪干（避免气泡、针孔、橘皮缺陷关键）

涂覆完成后，不能直接送入烘道，预留自然流平闪干时间：

1. 三防漆：常温通风静置5～12min，让溶剂初步挥发，雾滴充分铺展；

2. 纳米涂层：常温3～8min表干，释放微小气泡，形成均匀连续膜；

重大风险：直接高温骤烘，表层快速结皮，内部溶剂、水汽封闭，批量产生针孔与鼓泡。

工序7：阶梯式固化（区分材料类型，严禁照搬常温时间表）

路线1：低温烘烤型（量产优选，无人机热敏器件通用）

升温采用阶梯模式：先维持40℃预烘，再升至40～60℃恒温固化；

低温快干纳米涂层：恒温维持15～30min；

改性有机硅三防漆：恒温维持40～60min；

禁止温度超过60℃，保护MEMS、塑胶连接器、NTC元件。

路线2：常温自干型（野外维修抢修）

纳米涂层常温完整固化不少于24h；临时装机至少满足表干要求；

丙烯酸三防漆常温完全固化≥16h；

准则：野外临时修补仅作为应急防护，返回场站后复检涂层状态。

工序8：分级检测验收

基础通用检测项目

1. 目视+10～20倍放大镜检查：无漏涂、气泡、裂纹、流挂、发白；

2. 干膜厚度抽检：三防漆采用涡流测厚仪；纳米涂层采用白光干涉仪；重点测量元器件根部、板边缘；

3. 滴水接触角测试、绝缘电阻测试；

4. 通电基础功能复测。

工业无人机强制追加项目（植保、海事、测绘RTK）

1. 百格附着力测试；

2. 加速老化抽样：中性盐雾、冷热循环；

3. 射频模组专项：矢量网络分析仪测试涂覆前后S参数、载噪比、定位误差；

4. BMS功率板：满载温升对比测试，确认无过热风险。

工序9：合格入库/缺陷返修处置

1. 检测合格：撕掉遮蔽胶带，清理残留胶迹，无尘环境存放，等待组装；涂层未完全固化前，禁止堆叠、密闭装箱；

2. 缺陷处置：

轻微薄涂、局部漏区：充分清洁除尘，小范围精准补涂；

大面积起泡、分层、发白：禁止直接叠加覆盖，必须清除旧涂层，重新完整执行整套施工流程；

3. 返修板记录批次，后续重点跟踪老化状态。

三、维修场景简化施工流程（野外场站维修专用）

野外不具备完整自动化设备与烘箱条件，可适度简化，但三道核心工序不可省略：

维修更换元件 → 充分冷却（≥15min）→ 清洗助焊剂残渣 → 通风除湿静置≥40min → 简易遮蔽 → 低温快干纳米涂层点涂补涂 → 常温充分固化 → 功能复测。

红线：禁止焊后高温板面直接涂覆；禁止潮湿板面施工；禁止未完成功能测试先补涂涂层。

四、典型失效案例对照，验证流程管控价值

正面量产案例：沿海巡检RTK导航模组标准化流程落地

初期生产简化流平、阶梯固化工序，直接高温烘烤纳米涂层，样板出现局部针孔；射频走线厚度波动，RTK频繁丢失固定解。

优化措施：严格执行全套九道标准流程；增加金属掩膜遮蔽；固化采用阶梯升温；每批次首件测试射频指标。

实施效果：涂层缺陷率下降72%；1000小时盐雾老化无界面分层，导航定位稳定性达标。

反面失效案例：植保机电调省略清洗与烘干工序

厂商简化预处理，焊接完成直接喷涂三防漆。田间服役3个月，涂层大面积起泡、焊点腐蚀。

失效根因：助焊剂残留、板材内部潮气封闭在涂层下方；整改规范：强制落实清洗、低温烘干两道前置工序，纳入产线SOP必检项。

消费级维修案例：维修补涂时序颠倒

维修人员更换主控芯片，未清洗、未充分冷却直接喷涂纳米涂层，固化后发现虚焊，只能铲除涂层二次返修；多次叠加修补造成新旧涂层夹层，雨季出现潮气侵入，飞行姿态抖动。

整改：统一执行“先冷却清洗→干燥→功能测试→补涂涂层”时序。

五、标准施工高频认知误区梳理

误区一：预处理只是可选工序，板面看起来干净即可

肉眼无法识别微量助焊剂离子、吸附水汽；污染物会直接破坏涂层界面结合力，后期湿热环境集中起泡脱落。

误区二：涂层表面不粘手代表完全固化，可以直接装机

表干不等于深度交联；未完全固化涂层耐盐雾、疏水性能大幅衰减，野外降雨、凝露工况快速失效。

误区三：纳米涂层超薄，遮蔽、流平、固化流程可以简化

纳米涂层依靠分子化学键成膜，对板面洁净度、环境露点、膜厚均匀性要求高于三防漆，工序标准不能放宽。

误区四：一次性厚涂效率更高，可以减少喷涂道数

单次厚涂极易包裹气泡、固化应力放大；薄涂多层、预留流平时间，是提升涂层连续性的通用方案。

误区五：环境温度达标即可施工，不用管控露点

空气温度合格，但PCB板面温度低于露点，依然会形成隐形水膜，造成缩孔、附着力不足；露点管控是低温、高湿环境施工隐形红线。

六、全文总结

无人机电子防护涂层标准施工完整流程包含九大核心工序：工件预检→基材清洗除湿预处理→标准化遮蔽→涂料调配与首件标定→规范涂覆作业→流平闪干→阶梯固化→分级检测验收→合格入库或缺陷返修。

工艺选型分层实施：消费级普通电路采用选择性气动喷涂三防漆；工业植保、海事、高精度测绘无人机射频、传感、功率模组优先选用超声雾化喷涂或真空浸涂纳米涂层。所有场景必须落实三大底线：预处理不可省略、禁涂区域严格遮蔽、区分表干与深度固化周期。

野外维修可适度简化设备条件，但冷却、清洗、除湿干燥核心工序不能删减；禁止高温板面、潮湿板面直接施工。随着低空经济无人机全天候作业需求持续增长，纳米涂层在高端机型逐步替代传统三防漆，与之配套的标准化施工流程成为保障电路板长期耐盐雾、抗凝露、抑制传感器漂移、导航信号扰动的关键基础。严格落地整套标准施工流程，能够从源头降低涂层起泡、分层、漏防护、电气性能异常等批量不良，提升无人机野外复杂工况运行可靠性。
