在PCBA返修、失效分析、二次加工等场景中，纳米防水涂层、三防漆、阻焊层的去除是必不可少的工序。但焊盘作为PCB上最脆弱的功能区域，极易在除涂层过程中受到不可逆损伤——行业统计显示，约35%的PCBA返修失效源于焊盘损伤，其中90%以上并非除涂层方法本身的问题，而是工艺参数失控、选型错误和操作不当导致。焊盘损伤不仅会导致虚焊、开路、接触不良等可靠性问题，严重时还会造成整板报废，带来巨大的经济损失。

本文将从焊盘损伤的根本机理出发，系统解析化学溶剂、激光烧蚀、等离子体等主流除涂层方法的损伤风险与控制要点，结合量化数据和工业案例，提供一套可直接落地的零损伤除涂层方案。

一、焊盘损伤的核心类型与根本机理

PCB焊盘通常由铜基底+表面处理层（OSP防氧化、ENIG沉金、HASL喷锡、沉银等）构成，厚度仅为18-35μm，对化学腐蚀、热冲击和物理划伤极其敏感。除涂层过程中常见的焊盘损伤主要分为五类，其根本原因均是“涂层去除作用”突破了焊盘的耐受阈值：

1. 铜焊盘腐蚀与过蚀

这是最常见的损伤类型，表现为焊盘变薄、表面坑洼、铜箔缺失，严重时会导致焊盘开路。化学除涂层时，腐蚀液不仅会溶解有机涂层，还会与铜发生电化学反应；激光或等离子除涂层时，能量过高会直接烧蚀铜基底。实测数据显示：强碱性脱漆剂在60℃下对铜的腐蚀速率可达5μm/h，仅需10分钟就能将35μm厚的铜焊盘完全腐蚀穿透；而专用中性脱漆剂的腐蚀速率可控制在0.05μm/h以下，对焊盘几乎无影响。

2. 表面处理层破坏与氧化

OSP膜、沉金层、沉银层等表面处理层厚度仅为0.05-0.5μm，极易被除涂层工艺破坏。例如，激光除涂层时，局部温度超过200℃会导致OSP膜分解、铜基底氧化发黑；强酸性化学溶剂会溶解沉金层下的镍层，引发“黑盘效应”，导致焊盘完全丧失可焊性。

3. 焊盘剥离与基材损伤

除涂层过程中产生的热应力、机械应力或化学应力，会破坏焊盘与PCB基材之间的结合力，导致焊盘翘起、脱落。例如，热风枪热剥离时，局部温度超过260℃会使PCB基材软化，焊盘在轻微外力下就会剥离；机械打磨时用力过猛，会直接刮掉整个焊盘。

4. 阻焊层侧蚀与脱落

焊盘周围的阻焊层是防止焊锡桥接的关键屏障，除涂层时若参数不当，会导致阻焊层被连带去除，形成“阻焊层缺口”，后续焊接时极易发生短路。例如，激光除涂层时，光斑边缘的热影响区会导致阻焊层碳化、脱落；化学溶剂浸泡时间过长，会使阻焊层溶胀、剥离。

5. 可焊性下降

即使焊盘外观无明显损伤，除涂层过程中残留的化学物质、表面氧化或微观粗糙化，也会导致焊料润湿不良，引发虚焊、冷焊等问题。例如，等离子除涂层时，氧气等离子体处理时间超过5分钟，会使铜焊盘表面生成厚氧化层，焊料润湿角从30°增大到90°以上，完全无法焊接。

二、主流除涂层方法的零损伤控制要点

不同除涂层方法的作用机理不同，对焊盘的损伤风险和控制重点也存在显著差异。只要精准控制工艺参数，将“涂层去除作用”限制在安全窗口内，完全可以实现100%无损伤除涂层。

1. 化学溶剂法：批量返修首选，核心控制腐蚀速率

化学溶剂法是通过溶解、溶胀有机涂层实现去除，适合批量PCBA返修和大面积除涂层。其损伤风险主要源于溶剂的腐蚀性和浸泡时间，核心控制目标是“选择性溶解涂层，不腐蚀焊盘”。

关键控制参数与安全窗口

工业案例：汽车电子PCBA返修腐蚀事故整改

某汽车电子代工厂在返修车规级BCM模块时，最初使用廉价强碱性脱漆剂去除纳米防水涂层，浸泡15分钟后，发现30%的焊盘出现不同程度的腐蚀，铜箔变薄、表面坑洼，可焊性测试合格率仅为65%。

根因分析：强碱性脱漆剂中的氢氧化钠与铜发生反应，生成可溶性铜盐，导致焊盘快速腐蚀；同时，脱漆剂中的表面活性剂会加速铜的溶解。

整改方案：更换为专用中性氟硅涂层脱漆剂，控制温度45℃，浸泡时间8分钟；浸泡后用异丙醇冲洗3次，再用氮气吹干。整改后，焊盘腐蚀率降至0，可焊性测试合格率达到100%，返修良率从62%提升至98.5%。

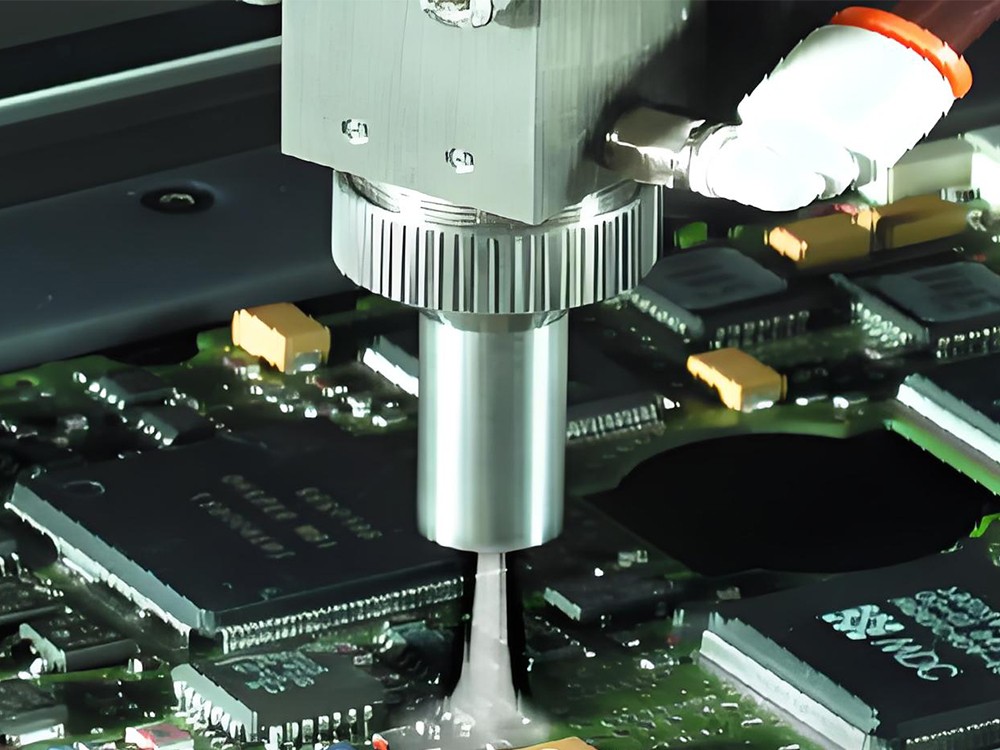

2. 激光烧蚀法：精密局部除涂层，核心控制热影响区

激光除涂层是利用高能量激光束使涂层瞬间气化、分解，实现局部精准去除，适合BGA焊盘、芯片引脚、微小区域的除涂层。其损伤风险主要源于热影响区（HAZ）过大和能量过高，核心控制目标是“只气化涂层，不熔化焊盘”。

关键控制参数与安全窗口

激光除涂层的效果由激光波长、脉冲宽度、功率密度、扫描速度**四大参数共同决定，其中脉冲宽度是影响热影响区的最关键因素：

纳秒激光（10-100ns）：热影响区约1-3μm，适合去除厚度2-10μm的涂层；

皮秒激光（1-10ps）：热影响区小于0.5μm，适合去除纳米级涂层和敏感焊盘；

飞秒激光（<1ps）：几乎无热影响区，适合EUV级精密除涂层。

对于最常见的2-3μm厚纳米防水涂层，推荐参数为：紫外皮秒激光（355nm），功率10-15W，扫描速度500-1000mm/s，光斑直径50μm，扫描次数1-2次。此时，涂层完全气化，焊盘热影响区小于1μm，无任何损伤。

工业案例：半导体封装激光除引脚涂层过烧整改

某半导体封装厂在去除QFP芯片引脚的保护涂层时，最初使用红外纳秒激光，功率25W，扫描速度200mm/s，导致8%的引脚出现熔化、铜飞溅，引脚变形率达12%。

根因分析：红外激光波长较长，热扩散严重，局部温度超过铜的熔点（1083℃），导致引脚熔化；扫描速度过慢，能量累积过多，进一步加剧了热损伤。

整改方案：更换为紫外皮秒激光，功率8W，扫描速度1200mm/s，光斑直径30μm。整改后，引脚无熔化、无变形，涂层去除彻底，过烧率降至0.1%以下，产品良率提升至99.8%。

3. 等离子体法：大面积无接触除涂层，核心控制刻蚀选择性

等离子体除涂层是利用高能等离子体与有机涂层发生化学反应，生成挥发性气体实现去除，适合大面积、无接触除涂层，不会产生机械应力和热应力。其损伤风险主要源于气体选择不当和处理时间过长，核心控制目标是“选择性刻蚀有机涂层，不刻蚀金属焊盘”。

关键控制参数与安全窗口

气体类型：氧气等离子体对有机涂层的刻蚀速率约1μm/min，对铜的刻蚀速率小于0.01μm/min，是除有机涂层的首选；氩气等离子体主要通过物理轰击去除污染物，对铜的刻蚀速率约0.1μm/min，适合去除氧化层，不适合长时间除涂层。

功率：100-200W，功率过高会导致等离子体能量过大，刻蚀铜焊盘；

时间：1-3分钟，时间过长会使焊盘表面氧化，影响可焊性；

真空度：10-50Pa，真空度过低会导致等离子体密度不均匀，去除效果差。

工业案例：医疗设备PCB等离子除涂层可焊性问题整改

某医疗设备厂商在去除PCB板的阻焊层时，使用氧气等离子体处理10分钟，发现焊盘表面发黑，可焊性测试合格率仅为70%。

根因分析：处理时间过长，氧气等离子体使铜焊盘表面生成了厚达0.5μm的氧化铜层，阻碍了焊料的润湿。

整改方案：将处理时间缩短至2分钟，功率调整为150W；处理后立即进行焊接，或在氩气等离子体中处理30秒去除氧化层。整改后，焊盘表面光亮，可焊性测试合格率达到100%，设备故障率从2.1%降至0.3%。

4. 其他辅助方法：机械打磨与热剥离

机械打磨法：适合局部简单返修，使用旋转尼龙刷配合细研磨膏（粒度≥2000目），轻轻打磨涂层，避免用力过猛划伤焊盘。该方法的损伤率约为1%，不适合精密焊盘。

热剥离法：适合热塑性涂层，使用热风枪控制温度在150-200℃，加热1-2分钟，待涂层软化后用镊子轻轻剥离。严禁温度超过300℃，否则会导致焊盘氧化和基材软化。

三、焊盘损伤的检测与全流程预防体系

除了精准控制工艺参数，建立完善的检测和预防体系，是避免焊盘损伤的最后一道防线。

1. 焊盘损伤的分级检测方法

一级检测（目视+放大镜）：检查焊盘是否有变色、腐蚀、脱落、划伤等明显损伤，检测效率高，可覆盖90%的明显损伤；

二级检测（金相显微镜）：放大50-200倍，观察焊盘表面微观形貌，检测是否有坑洼、铜箔缺失、阻焊层侧蚀等微观损伤；

三级检测（焊盘厚度测量）：使用涡流测厚仪测量焊盘铜层厚度，确保厚度损失小于10%；

四级检测（可焊性测试）：采用润湿平衡法或浸锡法，测试焊盘的润湿时间和润湿力，确保可焊性符合IPC-J-STD-003标准。

2. 全流程预防措施 ① 小试验证：批量除涂层前，必须用报废板进行小试，验证工艺参数的安全性，确保焊盘无损伤后再批量操作；② 分区保护：使用高温胶带或治具保护非除涂层区域，尤其是敏感元件和焊盘；③参数固化：将验证合格的工艺参数固化到设备程序中，严禁随意更改；④在线监控：安装在线温度传感器、激光功率计等设备，实时监控工艺参数，异常时自动停机；⑤人员培训：对操作人员进行专业培训，掌握正确的操作方法和应急处理措施。

总结

PCB焊盘除涂层的核心矛盾是“彻底去除涂层”与“保护焊盘不受损伤”之间的平衡。焊盘损伤并非不可避免，90%以上的损伤都可以通过精准控制工艺参数来规避。化学溶剂法适合批量返修，核心是选择低腐蚀溶剂并控制浸泡时间；激光法适合精密局部除涂层，核心是控制热影响区；等离子体法适合大面积无接触除涂层，核心是控制刻蚀选择性。

通过建立“小试验证-参数固化-在线监控-分级检测”的全流程管控体系，结合不同场景选择合适的除涂层方法，完全可以实现零损伤除涂层，大幅提升PCBA返修良率和产品可靠性。
